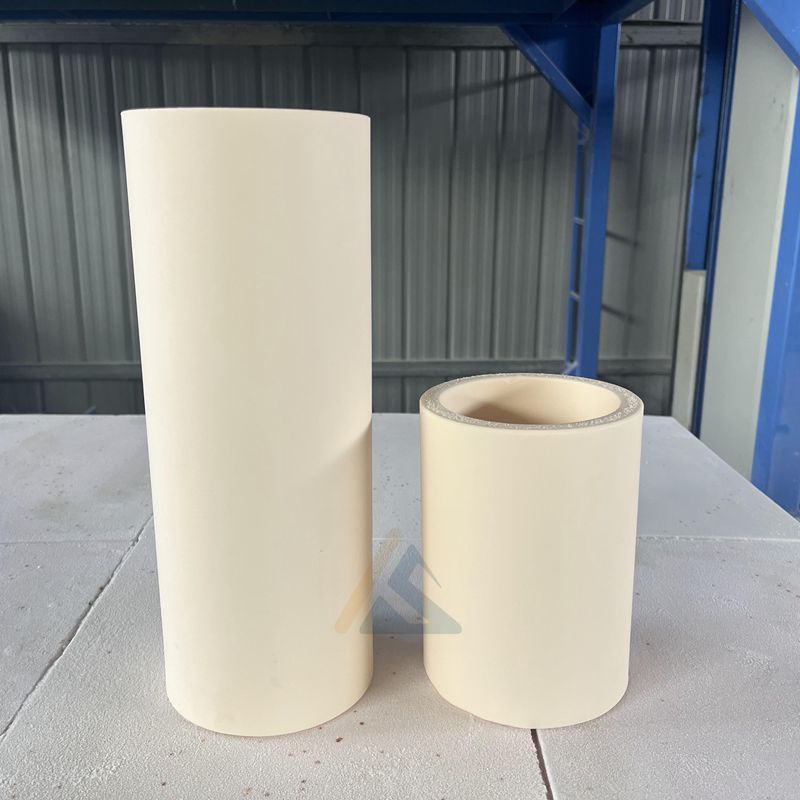

氧化鋁陶瓷管生產周期長嗎？氧化鋁陶瓷管的生產周期并非固定值，而是受成型工藝、產品規格、生產批量、燒結參數等多重因素影響，不同工藝的周期差異可達 3-10 倍。結合此前介紹的四大主流成型工藝，本文將系統拆解生產周期的構成的關鍵環節，對比不同工藝的周期時長，并提供縮短周期的實用建議，幫助你合理規劃生產計劃。以下以 “外徑 30mm、長度 100mm、壁厚 3mm” 的標準管材為例，對比批量 100 件的周期：

　　1. 干壓成型：周期短（3-5 天）

　　各環節耗時：原料準備（2 小時）→ 成型（1 分鐘 / 件，共 100 分鐘）→ 坯體干燥（2 小時，水分含量低，無需脫脂）→ 燒結（12 小時，溫度 1550℃，保溫 2 小時）→ 后續加工（打磨外壁，1 小時 / 件，共 100 小時）。

　　關鍵優勢：無需復雜脫脂環節（粘結劑添加量僅 2%-5%），燒結時間短（產品密度要求低于等靜壓，可降低燒結溫度），適合緊急訂單。

　　注意事項：后續加工時間占比高（約 80%），若批量增大（如 1000 件），需增加加工設備以避免周期延長。

　　2. 等靜壓成型：周期中等（5-7 天）

　　各環節耗時：原料準備（3 小時，需制作彈性模具）→ 成型（30 分鐘 / 件，共 50 小時）→ 坯體干燥（4 小時）→ 燒結（18 小時，溫度 1650℃，保溫 4 小時）→ 后續加工（端面切割 + 打磨，0.5 小時 / 件，共 50 小時）。

　　關鍵特點：成型時間長（手動裝料 + 高壓保壓），但后續加工量少于干壓成型（密度均勻，無需大量打磨外壁），總周期可控。

　　批量影響：批量＞500 件時，可通過多工位等靜壓機并行生產，周期可縮短至 4-5 天（成型時間降至 20 分鐘 / 件）。

　　3. 擠壓成型：周期偏長（7-10 天）

　　各環節耗時：原料準備（4 小時，需制作可塑性泥料）→ 成型（連續擠壓，100 件共 2 小時）→ 坯體干燥（12 小時，長管需均勻干燥防開裂）→ 脫脂（8 小時，有機粘結劑占比 10%-15%）→ 燒結（24 小時，溫度 1600℃，保溫 3 小時）→ 后續加工（切割定長，0.2 小時 / 件，共 20 小時）。

　　關鍵瓶頸：干燥和脫脂周期長（長管坯體厚度均勻性要求高，需緩慢干燥；粘結劑含量高于干壓，脫脂需分階段升溫），但成型效率極高（適合大批量連續生產）。

　　優化空間：采用微波干燥技術可將干燥時間縮短至 6 小時，脫脂環節使用催化脫脂爐可降至 4 小時，總周期可壓縮至 5-7 天。

　　4. 注塑成型：周期長（10-15 天）

　　各環節耗時：原料準備（5 小時，制作粒料）→ 成型（15 分鐘 / 件，共 25 小時）→ 坯體脫脂（48 小時，熱塑性粘結劑占比 20%-25%，需緩慢脫脂防變形）→ 燒結（20 小時，溫度 1650℃，保溫 4 小時）→ 后續加工（基本無需，0.1 小時 / 件，共 10 小時）。

　　核心短板：脫脂周期占總周期的 40%-50%（粘結劑含量高，若快速脫脂易導致坯體開裂或鼓泡），且燒結后需緩慢冷卻（防止復雜結構應力集中）。

　　特殊情況：若產品帶側孔、法蘭等復雜結構，需增加模具預熱時間（成型前模具需恒溫至 80-100℃），成型時間會增加至 20 分鐘 / 件，總周期延長至 12-18 天。
